2012 ~ HAZIR DEVRELER

23 Aralık 2012 Pazar

Diğer Proteus Devreleri

00:32 10 comments

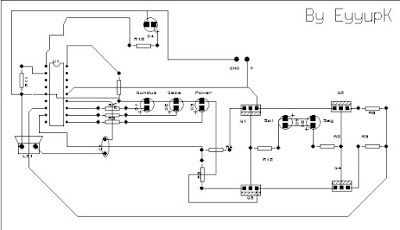

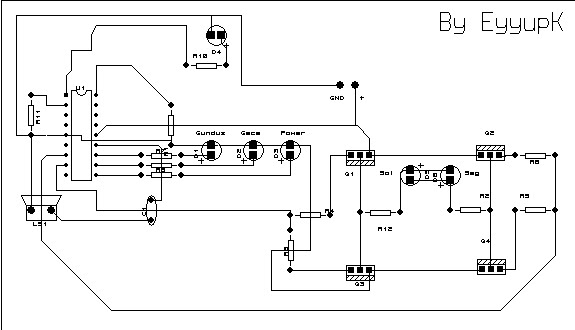

Örnek Perde Kontrol Devresi

gnd ve + uçlarına 7805 entegtresi monte ederek +5 voltla devreyi çalıştırınız.

isis ve hex dosyası

Tamamı

PIC16F628A,MAX232 ile 2×16 LCD Ekranlı HD44780 uyumlu Bilgisayar ile haberleşme
PIC16F877 Bir Günde 100 Farklı Alarm Kurulabilen Haftalık Akıllı Saat
PIC16F877 ile Araç Kontrol Sistemi (kapı,bagaj,kaput ve devir kontrolü)
PIC16F877 ile Zaman ayarlı 2×16 LCD göstergeli otomatik kahve makinası
PIC16F638A 2X16 LCD Ekranlı Tuş Takımlı Sifreli kilit devresi
PIC18F452 ile Matrix 8×8 display 304×8 kayan yazı projesi
PIC16F628 ile çalışan otomatik yıldız üçgen motor şalteri
PIC 16F877 10 tane melodi 2×16 LCD ekranlı kapi zili
PICC PIC16F877 C ile Seri haberleşme (Sıcaklık okutma)
PIC16F877 ile 0-9 0-99 matrix uygulaması (picbasic)
PIC16F84 ile Otomatik perde kontrol projesi LDR ile
PIC 18F452 ile 10 Vezneli Tam Sistem PIC’li Banka Sıramatik projesi
PIC16F84 ile Motor kesik ve sürekli çalıştırma
PIC16F876 C ile PWM devresi
PIC16F84 ile Otomatik Ledli gecelambası kontrol projesi
PIC16F628 ile 4×4 Keypad ve 12 kanal IR Kumanda
PIC16F84A ile Display göstergeli Su tankı seviye ölçümü projesi
PIC16F84A ile Çok Modlu Asimetrik Zaman Rölesi Flaşör
PIC16F84 ile 16 Display Kayan yazı projesi
PIC16F628A ile dijital alarm devresi
PIC16F84 ile tek display ADC kullanımı
PIC 16F876 C ile Dataloger devresi
PIC16F876,74HC95 ile 96 Sütun Türkçe Karakter destekli Kayan yazı
PIC16F84 ve 16×7 ledli kayan yazı
PIC18F452 ile 2×16 LCD Göstergeli Zaman rolesi
PIC16F84 ve 74hc164 ile binari led clock
PIC16F877 ile geri beslemeli motor hız kontrolü
PIC16F877 ile lcd’li şifreli kilit
PIC 16F84A ile 8 kanal rf alıcı verici devresi
PIC16F628A ile Avcılar için Köpek Bulucu
PIC16F84A ile Frekans Metre devresi
PIC16F84A ile 10 Tuş Klavye devresi
PIC 16f628 ile yapılmış 32 sütun kayan yazı
PIC 16F877 ile duvar saati
PIC16F84 ile step motor kontrol devresi
PIC16F628 ile Yapılmış 4×4 Tuş Takımı (Keypad)
PIC16F877 32x2LCD ekranlı şifreli kilit projesi
PIC16F84 ile I2C 24LC256 Eeprom
PIC16F84A LCD uygulaması
PIC16F877 ADC (picbasic)
PIC16F84 ile Displaylı Hoparlör koruma devresi
PIC16F877 ile Trafo sarım sayıcı projesi
PIC16F628 Frekans

Dosyaları İndir

Not: bazı devrelerin hex dosyasını açtığını klasöre göstermeniz gerekebilir hex dosyaları hepsi içinde

Yapay Beyin

09:52 No comments

Kondansatörlerin Okunması

09:00 No comments

Kondansatörlerin Okunması

Kondansatörlerin kapasite değerleri ve çalışma voltajları arttıkça gövde boyutları da artar. Gövde boyutu yeterli olduğunda kondansatörün kapasite değeri ve çalışma voltajı kondansatör üzerine yazılır. Küçük gövdeli kondansatörlerde ise bazı kısaltmalar kullanılırak, bu değerler kodlanmıştır. Kapasite değerlerinin kodlanması için rakamlar ya da renkler kullanılabilir.

Kondansatörlerin Rakamlar ile Kodlanması

Rakamlar ile yapılan kodlamalarda bazı kısaltmalardan yararlanılır. Örneğin sıfır yerine yalnızca . konur. Tolerans değerleri de harfler ile gösterilir. Bu durumda;

B : %0,1 C : %0,25	D : %0,5 F : %1	G : %2 J : %5	K : %10 M : %20
p68 kodu : 0,68 pikofarad 15 kodu : 15 pikofarad 470 kodu : 470 pikofarad 152 kodu : 1500 pikofarad 472 kodu : 4700 pikofarad 103 kodu : 10000 pikofarad 104 kodu : 100000 pikofarad		1n kodu : 1 nanofarad 1n2 kodu : 1,2 nanofarad 33 n kodu : 33 nanofarad ,039 kodu : 0,039 mikrofarad ,05 kodu : 0,05 mikrofarad 0,5 kodu 0,5 mikrofarad

Kondansatörlerin Renk Bantları ile Kodlanması

Kondansatörlerin kapasite, voltaj ve tolerans değerleri renk bantları ile kodlanırken, dirençlerde olduğu gibi tam bir standardizasyon olmadığından değişik şekillerde yapılan kodlamalar ile karşılaşılabilir. Kondansatörlerin renk kodlarının rakamsal karşılığı bulunurken renkler yukarıdan aşağıya ya da soldan sağa doğru okunur. Bulunan değerler pikofarad cinsindendir.

Üç renk bandı ile yapılan kodlama: Bu şekilde yapılan kodlamalarda ilk iki bant birinci ve ikinci sayı, üçüncü bant ise çarpandır.

Dört renk bandı ile yapılan kodlama: İlk iki renk birinci ve ikinci sayı, üçüncü renk çarpan, dördüncü renk ise tolerans değerini belirtir.

Beş renk bandı ile yapılan kodlama: İlk iki renk birinci ve ikinci sayı, üçüncü renk çarpan, dördüncü renk tolerans, beşinci renk ise çalışma voltajını belirtir.

Altı renk bandı ile yapılan kodlama: İlk iki renk birinci ve ikinci sayı, üçüncü renk çarpan, dördüncü renk tolerans, beşinci renk çalışma voltajı ve altıncı renk de sıcaklık katsayısını belirtir.

* Bu makale Robotiksistem.com tarafından hazırlanmıştır.

Kondansatör Renk Kodları

Bedava Devre Çizim Programları

08:55 No comments

Elektronik Baskı Devre Çizim Programı (dipfree edition) indir
Geniş kapsamlı Kullanışlı Bir program

İndir/Download

Yazılımlar

08:46 No comments

Programlama Yazılımları
Bedava Devre Çizim Programları
Hex to Asm Progaramı
Not:
Asm neyin asm'si yani nerede yazdın kodları pic kodları mı 8086 kodları mı 8051 kodları mı? ona göre bir prg seçilir.Mpasm programını kullanarak cevirebilirsin ayrıca yukaıdaki programla çevirebilirsin.
hex i asm ye çevirken hata alıyorsanız
Source file path exceeds 62 characters --> Hatası
Görünen tek sorun kaynak kod dosyasının masa üstünde olması (masa üstü normalde kullanıcı profilinde özel tanımlı bir klasördür) ve derleyici bazen alt alta fazla klasör içeren ya da Türkçe karakter içeren dosya veya klasörlere erişemez. derleyeceğin dosyayı C: sürücüsüne atın.

.bas İle Yazılmış Pic Kodları açmak için Micro KOd Studio Programı İndir
