25 Nisan 2013 Perşembe

16F84A BASİT DİJİTAL SAAT DEVRESİ

BU DEVRE TARAFIMDAN DENENDİ GAYET GÜZEL ÇALIŞIYOR PROTEUSDA ÇZİLMİŞ DEVRESİ VE BASKI DEVRESİ MEVCUTTUR

Aşağıdaki devreyi 7 segment displayin bağlantılarını anlamanız için koyuyorum

Similasyonlu devrenin resmi proteus 7.8 de çizildi

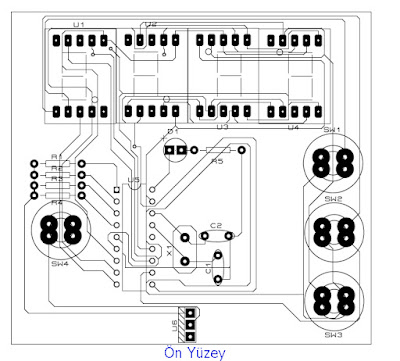

Baskı devresi


Arka





Yorumda anotmu katotmu diye soran arkadaşa yanıt


Hemen açıklayayım, pin sayısından tasarruf etmek için 7 segment displaylerimizde 7 segment ve 1 nokta dışında 2 tane ortak pin konmuş durumda. 8 pin ile 8 kısmı kontrol ederken ortak kısımlar ile dörder pinin çıkışını sağlayabiliyoruz. Yani diyelim ki siz ekrandaki tüm kısımları yakmak istiyorsunuz normalde 8 giriş 8 çıkış 16 pin olması gerekirken çıkış pinleri 2 ye indirgendiği için 8 giriş 2 çıkış toplamda 10 pini bağlamanız yeterli oluyor. Ortak anot dediğimiz bu ortak pinlerin VCC, ortak katot dediğimiz ise bu ortak pinlerin GND olmasıdır. Örneğin siz ortak anotta 1 yazmak için b ve c pinlerini gnd ye bağlarken iki ortak anotunuzu da 5V a bağlamak zorundasınız. Oysa ortak katot olsaydı ekrana 1 yazabilmek için b ve c pinlerini 5V a iki ortak katotunuzu ise GND a bağlamak zorundasınız.


Bir sayının ekrana yazdırılması için a, b, c, d, e, f ve g harfleri ile temsil edilen çubuk LED'ler yakılır. Bu LED'lerin yanması için LED pinlerinin 5 Volt veya 0 Volta çekilmesi gerekir. LED'in yanması için 5 volta mı yoksa 0 volta mı çekilmesi gerektiği, göstergenin türüne göre değişmektedir. Anot göstergelerde ortak uç + 5 volta bağlanır ve yakılmak istenin LED'in pini 0 volt düzeyine çekilir. Katot türündeki bir göstergede ise tam tersi olarak ortak uç toprağa bağlanır ve yakılmak istenilen LED'in pini 5 Volt düzeyine çekilir.
Not: Elektronik parça satıcılarından gösterge almak istediğinizde size ilk olarak ortak anot mu yoksa ortak katot mu istediğiniz sorulur. Bu yüzden malzemeleri satın almadan önce kullanacağınız göstergenin türünü belirlemelisiniz.Bu devreye göre anot kullanın.
Dosyalarını indirmek için Download/indir (Proteus ve hex dosyası yenilendi)



16 Nisan 2013 Salı

Yeni Devre elemanı Çizme (New Companent Symbol)

Örnek LM3590 'ı Çizelim Datasheet özelliklerini aşağıdadır










ÇİZDİĞİNİZ GÖVDEYE ÇİFT TIKLAYIN İSİM VERİN ve Referance Prefix İSİM VERİN YOKSA GÖZÜKMEZ










ÖRNEK 2



Ardından daha önce çizmiş olduğunuz gövdeye temas edecek şekilde mouseu kullanarak pinleri yerleştirin. Dikkat, pinlerin çarpı şeklindeki uçları dış tarafta kalmalıdır.

Şimdi pinlere isim ve numara vermeye geldi sıra. (Her ne kadar yukarıdaki resimde numaralandırılmışı olsa da :) siz) Herbir pinin üzerinde sağ tıklayarak pin özelliklerini belirlemelisiniz(Edit Properties’i tıklayarak). Kullanılan her pinin bir numarası mutlaka olmalıdır.
Sıra yeni komponent adayımızı seçmeye ve son aşamaya getirmeye geldi. Oluşturduğunuz yukarıdaki gibi komponent şemasını pinlerini de içine alacak şekilde mouseunuzun sol tuşunu kullanarak seçin. (Sol tuşa basılı tutarak komponenti içine alacak bir dörtgen oluşturun, böylece komponent seçilmiş olur.)

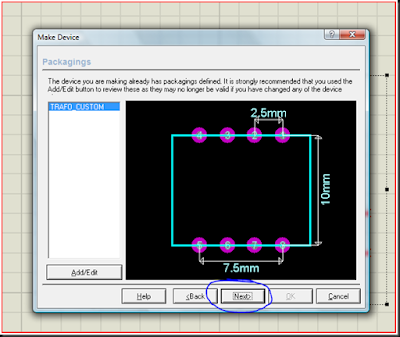

Sıra komponentin PCB footprintini belirlemeye geldiğinde, kütüphanenizden, yeni komponent için uygun footprinti seçin.







15 Nisan 2013 Pazartesi

Devre Elemanına Pcb Karşılığı Ekleme

11 Nisan 2013 Perşembe

Devre Elemanı Ekleme - İsis'e Aktarma - Baskı Devresi Çıkarma

Devre Elemanı Yerleştirme
İsis'e Aktarma
Ares Tıklayın bacakları atanmışsa hatasız elemanlar arese geçecektir
Baskı devre alanını belirleyin(kare seçim-yuvarlak seçim)
Broad edge seçin
 Auto Placer Seçimi devrenizi baskı yüzeyine kendi belirlediği seçimle gelişi güzel aktarır



İsterseniz devre elemanlarının yerini kendiniz değiştire bilirsiniz

Yol Kalınlıklarını design rule managerden ayarlanır sinyal(signal) taşıyan yollar ince güç(power) taşıyan yollar kalın olarak ayarlayabilirsiniz.top copper ön yüzeyi bottom copper arka yüzeyi trace style yol kalınlığını belirler.

Tools Menüsünden Auto router tıklayarak pcb yollarını otomatik atayabilirsiniz



Pcb yi pdf olarak çıktısını almak için OUTPUT MENÜSÜNDEN EXPORT PDF veya Bu proramı indirip Sanal yazıcı olarak kurun aşağıdaki işlemi yapın
---->Download



Plaketin Arka ve Ön yüzeyine yüzeyine baskı
Track mode-Yol Kalınlığı(örn:T10)- Bottom Copper-(mavi çizim arka yüzeye baskı)- Top Copper (Kırmızı Çizgi Ön yüzeye baskı)
3d ön yüzey
3d Arka Yüzey

Yolları ters çevirmek için tools menüsünden -power plane generator-
(gnd+power)
